間取り図の「PS」とは？役割と注意点・確認ポイントを徹底解説

間取り図の「PS」とは？

前述の通り、間取り図に記載されている「PS」とは、「パイプスペース」または「パイプシャフト」の略称です。これは、キッチンやトイレ、浴室などの給排水管、ガス管、電気配線といったライフラインの縦配管をまとめて通すための専用空間を指します。生活に不可欠な水回りの近くや、マンションの共用廊下・バルコニーに面した壁際などに設置されるのが一般的です。

間取り図にある「PS」と似ている表記

間取り図には、「PS」以外にもアルファベットの略語が多く使われています。以下で混同しやすい代表的な４つの表記について、それぞれの意味と役割を解説します。

上記のように、アルファベットの略語には配管や風を通すスペースだけでなく、S（サービスルーム）のように人が立ち入って収納や書斎として活用できる「居住空間」も含まれています。それぞれの役割はまったく異なるため、間取り図を見る際はその違いを正しく理解し、有効に使える面積がどのくらいあるのかを把握することが大切です。

PS（パイプスペース）の役割

PSは、単に配管を隠すためだけのものではありません。住まいの安全性や快適性を維持するために、必要不可欠な理由があります。ここでは、PSが果たす４つの重要な役割について解説します。

配管を保護する

PSの大きな役割の一つは、住戸内を通る重要なライフラインの配管を外部の衝撃から守ることです。給排水管やガス管がむき出しのままだと、家具を搬入する際や日常生活のなかで誤って物をぶつけ、破損や変形を起こして水漏れ・ガス漏れにつながるリスクがあります。壁で強固に囲うことで、これらのトラブルを未然に防いでいます。

音漏れを防ぐ

水回り設備を使用する際、配管を流れる水の音や振動は思いのほか周囲に響くものです。特にマンションなどの集合住宅では、上階からの排水音がダイレクトに聞こえるとストレスになりかねないでしょう。PSとして空間を独立させ、壁や遮音材で囲うことによって、居住スペースへ響く生活騒音を大幅に軽減する役割を担っています。

給排水管・ガス管などを集約する

家中のあちこちにバラバラに配管が通っていると、居住スペースが削られるだけでなく、間取りの設計も複雑になります。キッチン、トイレ、浴室などの水回りから出る給排水管やガス管をPSという一箇所に集約することで、すっきりとした間取りが実現できます。

メンテナンス・修繕をしやすくする

配管は時間の経過とともに劣化するため、定期的な点検や将来的な交換工事が欠かせません。配管がコンクリート壁や床の中に完全に埋め込まれていると、修理のたびに構造体を壊す大掛かりな工事が必要になります。PSとして配管の通り道を独立させておくことで、点検口などからスムーズにアクセスでき、維持管理がおこないやすくなります。

PS（パイプスペース）に関する注意点

PSは快適な生活を支える重要な設備ですが、その配置・構造によっては、入居後の生活や将来のライフプランに予期せぬ不便をもたらす可能性があるため注意が必要です。以下では、購入や賃貸の契約前に知っておきたい３つの注意点を解説します。

上の階の生活音が気になる

PSの内部には上階の住人が流した水が通るため、深夜にトイレを流す音やシャワーの音が壁を通じて響くことがあります。特に、木造や軽量鉄骨造の物件、または配管への防音・遮音対策が不十分な古いマンションなどでは、静まり返った時間帯にこの排水音がストレスになってしまうかもしれません。

間取りが制限される可能性がある

PSは室内の壁面から突き出るように設置されることが多く、部屋の形状が凸凹になる原因になります。壁がフラットではなくなるため、置きたいサイズのタンスやベッドがぴったり収まらなかったり、家具の配置パターンが限定されたりしかねません。結果としてデッドスペースが生まれ、部屋が狭く感じられるケースもあります。

リフォームの際にはPSの配慮が必要

マンションなどの集合住宅において、PS内を通る縦配管は住人全体の「共用部分」にあたります。そのため、個人の都合で撤去したり位置を移動したりすることはできません。将来的にキッチンやトイレなどの水回り設備を大幅に移動させるリフォームを計画しても、PSまでの排水勾配が確保できずに断念せざるを得ない場合があります。

家づくり・物件選びでPS（パイプスペース）に関するポイント

注文住宅での間取り設計や建売・中古物件選びを進める際、PSのチェックを怠ると入居してからの後悔につながりかねません。ここでは、生活の快適性やメンテナンス性を左右する、確認すべき４つのポイントを解説します。

PSの設置場所

間取り図を見る際は、PSが寝室やリビングなど静かに過ごしたい部屋の壁に隣接していないか確認しましょう。特に、ベッドの頭が来る位置のすぐ裏側にPSがあると、深夜の排水音に悩まされるリスクがあります。可能であれば廊下やクローゼット、あるいはバルコニーなどの室外に配置されている間取りを選ぶのが理想的です。

PSの遮音仕様・配管の素材

PS周辺の防音性能は、内部の仕様によって大きく異なります。注文住宅やリフォームの際は、管の周りに吸音材が巻かれた「防音型耐火二層管」の採用や、壁内部へのグラスウール充填を依頼すると効果的です。分譲マンションなどでも、図面集やパンフレットからPS壁の遮音構造がどうなっているか事前に確かめておきましょう。

PSの広さ

注文住宅を検討する場合、PSには将来の点検や配管交換がスムーズにおこなえるだけの十分なスペースが必要です。一般的に、一箇所あたり30cm×30cmから45cm×45cm程度の広さが確保されます。あまりに狭すぎると施工が難しくなるだけでなく、将来のメンテナンス時に壁を大きく壊さなければならないため注意しましょう。

配管・PSの状態を実際に確認する

建売や中古物件の現地内覧時には、キッチンやトイレで実際に水を流し、音がどの程度響くか確認することをおすすめします。また、PSの近くに点検口がある場合は中を覗かせてもらい、配管の接合部から水漏れの形跡がないか、壁の内部に防音材がしっかり入っているかを、不動産会社の担当者立ち会いのもとで確認すると安心です。

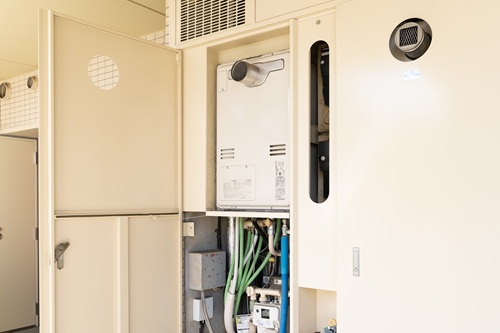

PS（パイプスペース）は屋外にある場合も

PSは室内の壁の中だけでなく、建物の外壁沿いやバルコニー、玄関横の共用廊下側といった屋外に設置されるケースもあります。分譲マンションでは玄関横のメーターボックスと一体化していることが多く、一戸建て住宅でもあえて配管を室外に出す設計を選ぶケースが増えています。以下で、屋外にPSを設ける具体的なメリット・デメリットを見ていきましょう。

PS を屋外に設置するメリット

配管スペースを室外へと追い出すことで、住空間の快適性や機能性が大きく向上します。主な３つのメリットを詳しく解説します。

室内が広くなる

PSを屋外へ配置すると、室内に柱のような凸凹がなくなります。壁面が完全にフラットになるため、家具を隙間なくぴったりと配置できるようになり、デッドスペースも生まれにくくなるでしょう。間取り図に記載された専有面積を隅々まで有効活用できるため、部屋を広々と使える点が大きな魅力です。

水漏れ・詰まりの際に対処しやすい

万が一配管が詰まったり水漏れを起こしたりしても、屋外にPSがあれば修理会社の担当者が室内に立ち入ることなく、外から点検や修理作業をおこなえます。プライバシーが守られるだけでなく、万が一の水漏れ時にも室内の床や壁が汚れるリスクを防げるため、将来のメンテナンスにかかる精神的・時間的な負担を減らすことが可能です。

排水音が気になりにくい

水が流れる管そのものが室外の壁を伝って通るため、上階からの排水音や生活騒音が室内に響きにくくなります。深夜のトイレ使用や早朝のシャワーといった音を気にする必要がなくなり、寝室・リビングなどの静かな環境が維持されます。音に敏感な方や、家族間で生活リズムが異なる家庭には特に大きなメリットです。

PS を屋外に設置するデメリット

メンテナンス性や音の面で有利な屋外PSですが、外気にさらされる場所だからこその注意点も存在します。以下では、導入前に知っておくべき３つのデメリットを紹介します。

配管がむき出しになる可能性がある

一戸建て住宅で屋外に配管を通す場合、デザインやコストの都合から外壁に配管がそのまま露出してしまうケースがあります。住まいの外観にこだわりたい場合、せっかくの美しいデザインが配管によって損なわれて見えるかもしれません。外壁と同色のカバーを被せるなど、見た目を損なわないための事前の工夫が必要です。

劣化・損傷が比較的早い

屋外にある配管やPSは、常に直射日光の紫外線や雨風、台風などの厳しい自然環境にさらされています。そのため、室内の壁の中に保護されている配管と比べると、どうしても経年劣化や外傷による損傷のスピードが早くなりがちです。定期的な目視チェックや、メンテナンス計画が欠かせません。

冬に凍結の可能性がある

寒冷地や冬場に氷点下まで下がる地域では、屋外の給水管が外気によって冷やされ、内部の水が凍結してしまうリスクがあります。水が凍ると膨張して配管が破裂するおそれもあるため、屋外PSを設置する際は、配管に厚手の保温材や凍結防止ヒーターを巻き付けるなど、確実な寒さ対策を施しておくことが重要です。

間取り図の「PS」に関するよくある質問

最後に、間取り図のPSに関するよくある質問について回答しました。住まい選びや設計の最終確認としてお役立てください。

間取り図の「PS」はどのような設備？

家の中に張り巡らされている給排水管やガス管、電気配線といった主要なライフラインを、安全にまとめて通すための縦軸のスペースです。生活に不可欠な設備ですが、基本的には壁で囲まれたデッドスペースとなるため、住人が中に物を収納したり、壁を壊して部屋を広げたりすることはできません。

間取り図の「PS」と「MB」の違いは？

PSは水やガスを上下階へ運ぶ配管そのものを収める空間です。これに対してMB（メーターボックス）は、毎月の使用量を検針するための各種メーターが設置されている空間を指します。どちらも設備用ですが、配管の通り道か、管理用のメーター置き場かという目的の違いがあります。

「PS」の広さの目安は？

一般的な住宅やマンションの場合、PSの広さは一箇所あたりおよそ30cm×30cmから45cm×45cm程度で設計されるケースが多いです。中に通す配管の太さや本数、将来の点検作業に必要なスペースを考慮して決定します。室内に配置する場合はこのサイズ分、壁が突出することになります。

まとめ

間取り図のPS（パイプスペース）は、生活に欠かせない給排水管やガス管を安全に通すための重要な設備です。普段は壁の向こうに隠れていますが、その配置によっては上階からの排水音に悩まされたり、家具の配置が制限されたりするケースもあります。また、マンションでは共用部分にあたるため、リフォームの際にも移動できない点に注意が必要です。物件選びや家づくりの際は、間取り図のPSマークを見落とさず、位置や仕様を事前にしっかり確認して後悔のない快適な住まいを実現しましょう。
